热水离心泵，又称单级单吸热水离心泵或热水增压泵，属机械制造行业产品，符合ISO2858标准及国家设计规范。该泵主要用于冶金、电站、化工、建筑供暖等场景，输送温度不超过200℃的高温液体（如热水、热传媒），工作压力≤1.6MPa。那么，下面小编讲一下使用热水离心泵的结构原理：
一、基本工作原理
电机带动叶轮高速旋转，泵腔里的热水跟着叶轮一起转动；水在离心力作用下，从叶轮中心（入口）被甩向叶轮外缘。
1. 叶轮中心形成低压（真空区），在液面大气压作用下，热水源源不断从吸入管路补进叶轮中心；
2. 水甩出叶轮后进入蜗壳（泵体），蜗壳流道逐渐变大，水流速度降低，动能转换成压力能；
3. 高压水从泵出口送出，输送到管网。
两个核心现象（热水泵尤其突出）
- 气蚀：热水饱和蒸汽压高，低压区水很容易汽化产生气泡；气泡破裂冲击叶轮，造成蜂窝状冲蚀、噪音、振动。
- 气缚：泵腔里面存在大量空气，空气密度小，离心力不足，建立不起压力，泵打不出水。所以热水泵开机前必须灌满水、排净空气。

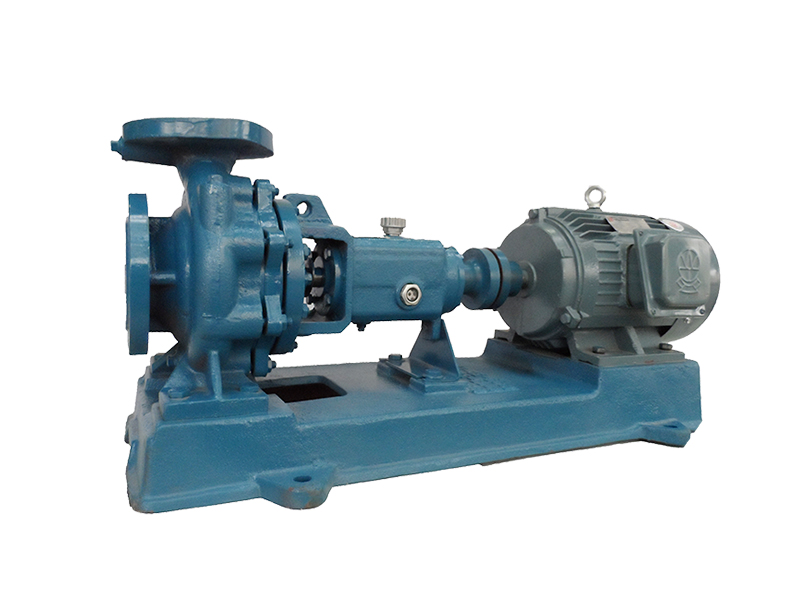

二、主要结构（卧式 IRG/ISG 管道热水泵举例）
1. 泵体（蜗壳）
- 形状：蜗牛壳形流道，收集叶轮甩出的水，把动能转为压力。
- 材质：低温热水 HT250 铸铁；高温热水用球墨铸铁 QT450；氯离子高的工况用不锈钢。
- 接口：进口、出口法兰；顶部排气螺塞（排空气）；底部排污放水口（排空、除垢、防冻）。
2. 叶轮（核心做功件）
闭式叶轮（热水循环泵常用），叶片 + 前后盖板。
- 旋转给水施加离心力；
- 介质含杂质容易结水垢，水垢附着会破坏动平衡，振动变大；
- 气蚀先损坏叶轮叶片进口边缘。
3. 泵盖 / 机械密封腔
位于泵体和电机之间，安装机械密封。
热水泵的薄弱点就在这里：高温会让普通橡胶快速老化，所以采用**耐高温机械密封
- 摩擦副：碳化硅 — 石墨（耐高温耐磨）；
- 密封圈：氟橡胶 FKM；
- 高温机型带机封冷却水套：单独通入冷水，冷却、冲洗密封面，防止密封干磨烧毁。
4. 泵轴
传递电机扭矩，带动叶轮旋转；
热水运行会受热伸长，所以联轴器找正时冷态预留热膨胀补偿量，防止顶坏轴承、增大振动。
5. 轴承组件（轴承体）
支撑泵轴，承受径向力 + 少量轴向力；一般采用滚动轴承，带润滑油脂。
高温工况轴承温度上升，需要控制温升，不能超 80℃。
6. 联轴器（直联式）
连接电机轴和泵轴；分弹性柱销联轴器。
⚠️热水泵关键：冷热态热胀会改变同轴度，冷态必须做对中，否则高温运行振动大，快速损坏机封和轴承。
7. 电机
一般 Y 系列或管道专用电机，F 级绝缘，耐高温；
长期环境温度高的场合，电机配独立冷却风扇。
三、热水泵特有的配套结构（和普通冷水泵大区别）
1. 机械密封冷却结构
高温热水不能直接用来冷却机封，单独外接冷却水，带走摩擦热量，防止密封件高温老化、汽化干磨。
2. 热膨胀补偿配套（管路不属于泵本体，但必须配套）
泵进出口配金属波纹管膨胀节**，吸收管道热伸长，避免管道热推力拉扯泵体，造成同轴偏移、法兰漏水。
3. 排气、排污口
热水更容易积气，顶部排气螺塞是标配；停机排水口用于排空热水，防止水垢固结、冻裂泵体。
4. 耐高温垫片
法兰垫片选用氟橡胶 / EPDM，普通橡胶高温快速老化失效渗漏。
四、工作流程简单总结
1. 开机前：打开排气阀，泵体内灌满热水，排掉全部空气；
2. 电机驱动叶轮旋转 → 水获得离心力；
3. 水从叶轮中心流向外缘，在蜗壳升压；
4. 高压热水从出口送入管网；
5. 叶轮中心持续形成低压，热水不断从进口吸入，循环持续运行。
五、热水泵容易出现的原理类故障
1. 气蚀：入口压力不足，热水汽化产生气泡 → 冲击叶轮，噪声像砂石撞击，压力波动，叶轮被侵蚀；
2. 气缚：泵腔空气没有排干净，空气无法建立压力 → 泵几乎不出水；
3. 热胀不对中：运行升温，泵轴伸长、管道伸长，联轴器同轴度跑偏 → 振动超标，机封快速损坏；
4. 机封失效：高温 + 缺少冷却水，密封摩擦副干磨，O 圈老化，发生漏水。
