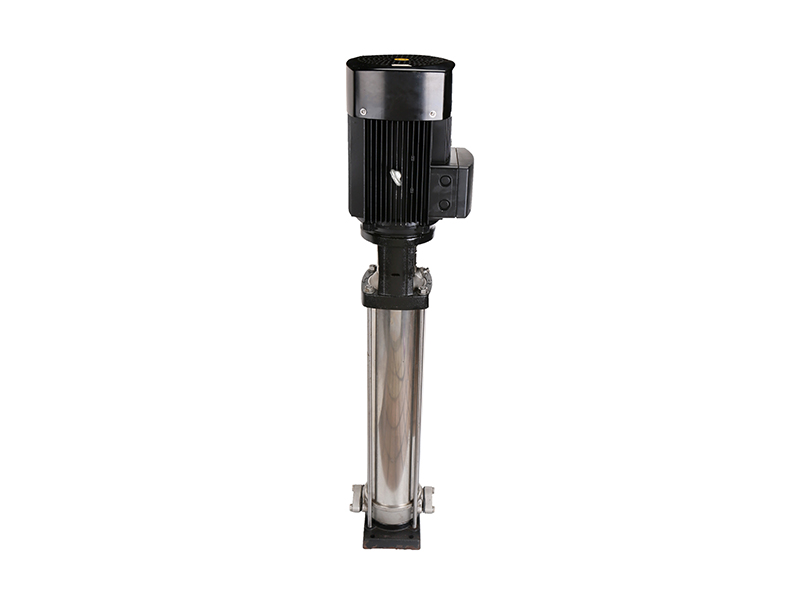

​不锈钢立式多级泵‌是一种立式结构的离心泵，核心是把多个叶轮串联在同一根轴上，靠逐级叠加压力来实现高扬程输送，过流部件常用304或316不锈钢材质，耐腐蚀且不污染水质 。‌‌
一、总体布局特点
立式同轴布置
电机垂直安装在泵上方，泵体在下方；进出口法兰布置在下部底座，进出水口同轴水平方向。占地面积小，节省机房空间，便于成套供水机组装配。
模块化多级串联结构
由多级叶轮、导叶逐级叠加组装。扬程依靠叶轮级数叠加实现；可通过增减叶轮级数，灵活调整扬程，通用性强。
二、过流部件结构特点
冲压不锈钢叶轮、导叶（304/316L）
采用薄板冲压成型，轻量化、表面光滑，水力效率高；不易锈蚀，满足饮用水、纯水输送；区别于铸造多级泵。
泵筒（外壳）分段式套筒结构
每一级对应一节筒体，压紧组装，拆装检修不用整台解体；密封性依靠 O 型圈密封。
轴向力平衡结构
叶轮自带平衡孔 + 推力轴承结构，抵消高速运转产生的轴向推力，减少机械密封、轴承磨损，延长寿命。
三、轴封与传动结构
独立内置机械密封
标准配置集装式机械密封，位于泵体与电机连接段；隔离介质，防止漏水；拆装方便，为主要易损件。
加长主轴，滑动轴套支撑
主轴贯穿各级叶轮，每级配有陶瓷 / 石墨轴套，径向限位；介质自带润滑轴套，严禁空转（无水干磨立刻烧毁轴套、机封）。
重点：介质既是输送液体，也是轴套冷却润滑剂。
四、底座与连接结构
CDL：过流件不锈钢，底座、法兰铸铁；
CDLF：全部接触水部件全不锈钢，耐腐蚀更高。
法兰一体式底座，吸入腔容积大，有利于减少进气、降低汽蚀风险。
五、电机连接结构
弹性联轴器直联驱动
电机轴与泵轴通过联轴器直接连接，传动效率高；部分型号带连接架隔离，介质不会渗入电机仓。
配套标准 IEC 三相电机，通用性强，方便更换普通电机、变频电机、防爆电机。
六、运行配套相关结构特性
无自吸结构，不具备抽吸能力，必须保证进口正压进水；
泵体顶部设有排气螺塞，启动前可排空内部空气，防止气缚；
整体零部件标准化、模块化，配件通用，维修成本低。
