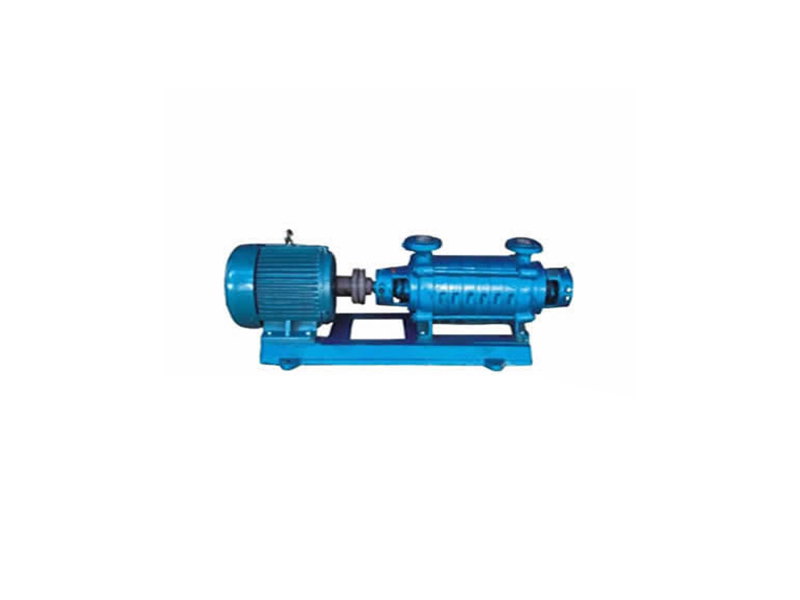

GC型锅炉给水泵
GC型锅炉给水泵

GC型锅炉给水泵

 详情说明
产品名称: GC型锅炉给水泵 一、产品说明:
    口 径(进口/出口):φ40-φ65mm
    流 量:6-20(m3/h)
    扬 程:69-279(m)
  GC型锅炉给水泵为卧式单吸多级分段式离心泵,主要用于锅炉给水,所以又名锅炉给水泵。该系列锅炉给水泵适于输送温度低于110°C的清水或物理化学性质类似于水的无腐蚀性的其他液体,广泛用于工矿企事业单位的锅炉给水和城市生活供水。
二、产品特点:
  GC型水泵为多级分段式,1-1/2GC-4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数.水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每级叶轮的吐出口中心必须对准导翼的中心,其中稍有偏差将使水泵的流量减少,扬程降低,效率差,在检修装配时务必注意,若有偏差必须调整。
  GC型锅炉给水泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。
  进水段、中段、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
  叶轮为铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必须存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
  轴为优质碳素钢制成,中间装有叶轮,用键、轴套和轴套螺母固定在轴上。轴的一端安装联轴器部件,与电机直接联接。从转动方向看时,泵轴为顺进针方向旋转。
  密封环为铸铁制成,防止水泵中高压水漏回进水部分,分别固定在进水段与中段之中,为易损件,磨损后可用备件更换。
  平衡环为铸铁制成,固定在出水段上,它与平衡盘共同组成平衡装置。
  平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
  轴套为铸铁制成,位于两填料室处,作固定叶轮和保护泵轴之用。为易损件,磨损后可用备件更换。
  轴承是用单列向心球轴承,采用钙基黄油润滑。
  填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可压的太紧,也不可太松,以液体能一滴一滴地渗出为准。如果填料太紧,轴套容易发热同时耗费功率。填料太松,由于液体流失要降低水泵效率。
三、产品用途:
  GC型系列泵特别适用于锅炉给水,也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业,作为给水排水的动力设备。
四、GC型锅炉给水泵-使用装卸、起动、运转和停止:
1、安装:
  1、安装前的准备工作:
    (1)检查锅炉给水泵和电机:
    (2)准备工具及起重机械;
    (3)检查机器的基础:
  2、安装顺序
    (1)整套锅炉给水泵运到现场,附带底座者已装好电动机。找平底座时,可不必卸下锅炉给水泵和电机。
    (2)将底座放在地基上,在地脚螺钉附件垫楔形铁块,将底座垫高约20一40毫米准备找平后填充水泥之用。
    (3)用水平仪检查底座的水平底,找平后搬紧地脚螺母,用水泥将填充底座。
    (4)经3—4天水泥干涸后,再检查一下水平度。
    (5)将底座的支持平面,水泵脚及电机脚的平面上的污物清洗除净,并把电机和水泵放在底座上。
    (6)调整泵轴水平。找平后,适当。上紧螺母,以防走动,于调节完毕后再安装电动机、在不合水平处垫以铁板,泵和联轴器之间留有一定间隙。
    (7)把水平尺放在联轴器上,检查水泵轴心线与电机轴心线是否重合,若不重合,在电机和锅炉给水泵的脚下垫以薄铁片,使两个联轴器外园与平尺相平,然后取出垫的几片薄铁片,在经过刨制的整块垫板来代替铁片,并重新检查安装情况。为了检查安装的精度。在几个相反位置上用塞尺,测量两联轴器平面的间隙,联轴器平面一周上最大和最小间隙差数不得超过0.3毫米,两端中心线上下或左右的差数不得超过0.1毫米。
2、起动及停止:
    (1)将轴上及其它涂油件上所涂的油除净
    (2)用汽油清洗轴承和轴室,用棉纱擦净。
    (3)在轴承体内加入钙基黄油。
    (4)试验起动。开动电机,检查电机旋转方向,严禁水泵反转而使轴套螺母松开。
    (5)往泵内注水或用真空泵引水。’
    (6)关闭吐出管上的阀及压力计旋塞。
    (7)上述过程完毕后,启动电机,打开压力计旋塞。
    (8)当锅炉给水泵以正常转数运转时,压力计显示适当压力,
排水管路上的闸阀直到需要的压力为止。
    (9)当停止锅炉给水泵时,要慢慢地关闭排水管路上的闸阀,然后关闭压力表旋塞。然后打开真空表旋塞并逐渐打开关闭真空表旋塞。并停止电机。
    (1 0)长期停止使用锅炉给水泵时,锅炉给水泵应拆卸开,将泵另件的水擦干,并在滑动面上涂以防
锈油妥善保存。
3、运转:
    (1)注意锅炉给水泵轴承温度,不得超过外界温度35℃。其极限温度不得大于75℃。
    (2)水泵在运转时,时常注意加油。
    (3)填料室内正常漏水程度,以每分钟l 0—20滴为;住。应随时调整填料压盖压紧程度。
    (4)定期检查联轴器,注意检查电机轴承温升。
    (5)运转过程中,如发生噪音或异常的声音时,应立即停车检查其原因。
五、性能参数表
级数 流量 扬程 转速 功率
轴功率 功率
效率 最大许可吸上真空高度 叶轮直径 重量
2GC-5x2 10 2.8 64 2950 4.4 7.5 39.6 5.5 166 130
2GC-5x3 10 2.8 96 2950 6.6 11 39.6 5.5 166 148
2GC-5x4 10 2.8 128 2950 8.8 18.5 39.6 5.5 166 171
2GC-5x5 10 2.8 160 2950 11.0 18.5 39.6 5.5 166 190
2GC-5x6 10 2.8 192 2950 13.2 22.0 39.6 5.5 166 209
2GC-5x7 10 2.8 224 2950 15.4 22.0 39.6 5.5 166 227
2GC-5x8 10 2.8 256 2950 17.6 30.0 39.6 5.5 166 246
2GC-5x9 10 2.8 288 2950 18.9 30.0 39.6 5.5 166 263
​如以上没有您需要的型号及性能参数,请联系销售经理为您选型报价。
【使用条件】

☆直联式泵含氟橡胶密封的过流液体温度不得超过100℃,用WB2机械密封的过流液体温度不得超过130℃,轴承托架式的过流液体可以含颗粒或纤维质,温度不得超过130℃。

☆由于到目前为止都没有一种适应任何介质、浓度、温度使用的材料,故用户所输送介质的腐蚀性、使用条件均不应超出本泵材质的适用范围。

☆本产品提出的技术数据均以常温清水作介质测定,如输送介质不是常温清水时,水泵性能将会发生变化,敬请用户作出适当调整。

☆产品正常使用保修一年(易损件:水叶、密封除外)。

注一:泵的安装高度=10.09-(NPSH)r-0.5-hw ,hw为吸入管路水阻。

【泵的安装】

☆泵装置的输送的管道联接处特别是输入管道的联接处必须联接可靠,密封良好,不能出现漏气现象。

☆泵安装时,泵的进水口高于抽的液体时,吸入管进水口应安装底阀。

☆安装时必须拧紧地脚螺栓,以免启动时振动而影响泵的正常运行。

☆为了不使杂质进入泵内而堵塞通道,损坏叶轮、电机等水泵零件,应在泵进口前面安装过滤器。

☆水泵装置一般应有过载与短路保护装置,如保险丝及过流继电器并应根据电机铭牌的电流调整保护装置的设定。

【泵启动、运转、停止和维修保养】

☆将泵周围清洁干净。

☆用手试转泵的联轴器或电机风叶应灵活无卡现象。

☆打开出口法兰处的排气阀,往泵里灌水,或用真空泵引水,严禁泵腔内液体不足而启动。

☆试开电机,检查电机转向是否与泵相符。

☆泵在运转中出现不正常噪音时,应立即停机检查其原因。

☆应时常注意轴封(机械密封)的情况,如发现泄漏,应停机修复,避免液体渗入电机内腔损坏电机。

☆在冬季冷冻季节,如短期停用水泵时,应把泵体内的液体放出,避免冻裂水泵。

警告编!!

→凡配机械密封的水泵,严禁泵腔内无液体运行。

→配置泵的入口管径小于泵标定之管径时,配置泵的出口管径亦必须随之按比例缩小。(原则:入口管必须大于或等于出水管)

→输送介质的腐蚀性不得超出本泵提供材料的适用范围。

→本泵不适宜在其标出的扬程、流量范围外使用,如超出其范围使用,可能会导致泵的佩带功率不够而损坏电机和增大泵的噪音,确需在此范围外使用时应由本厂技术人员指导下方可使用。
