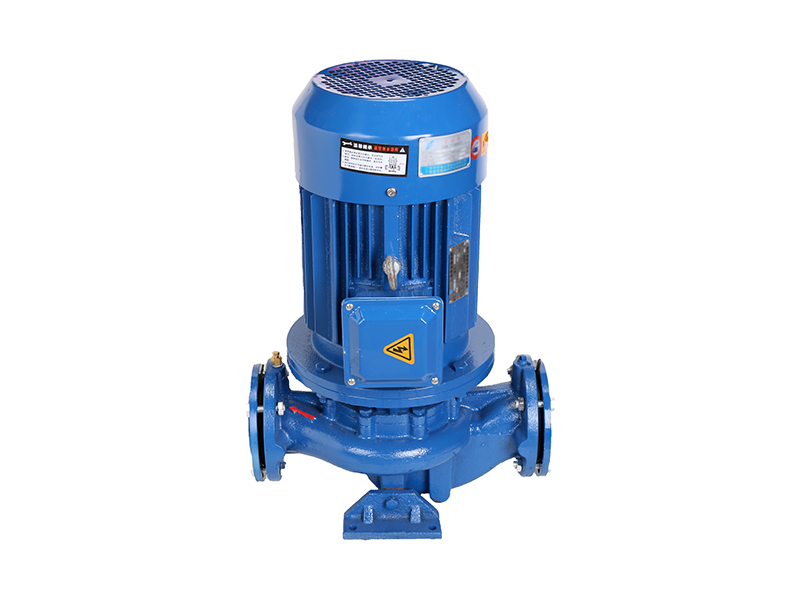

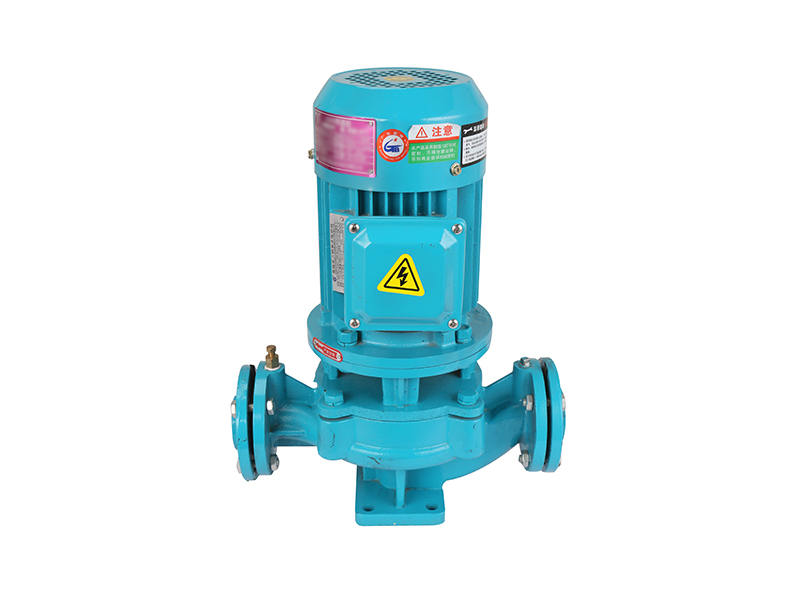

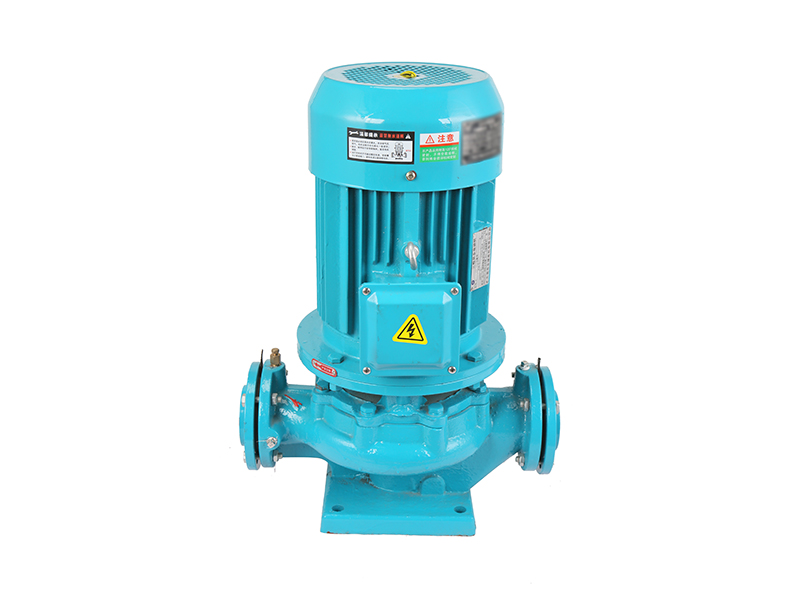

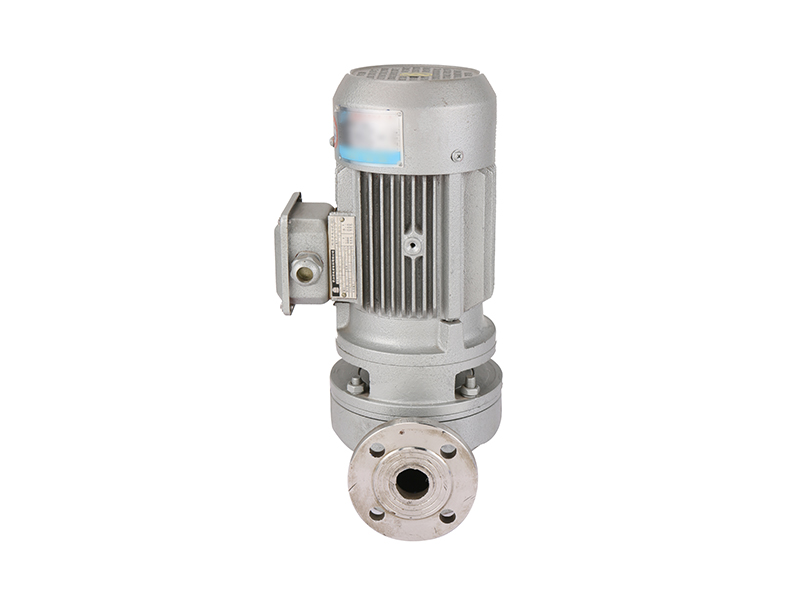

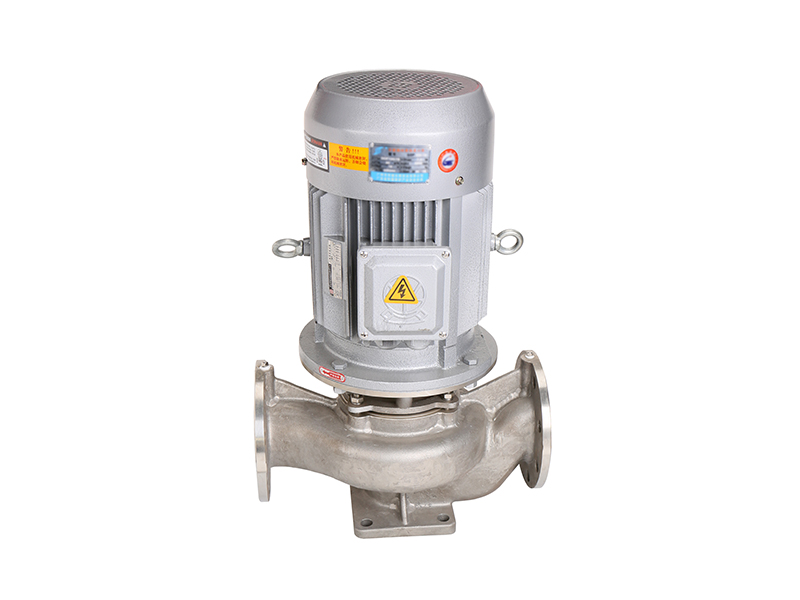

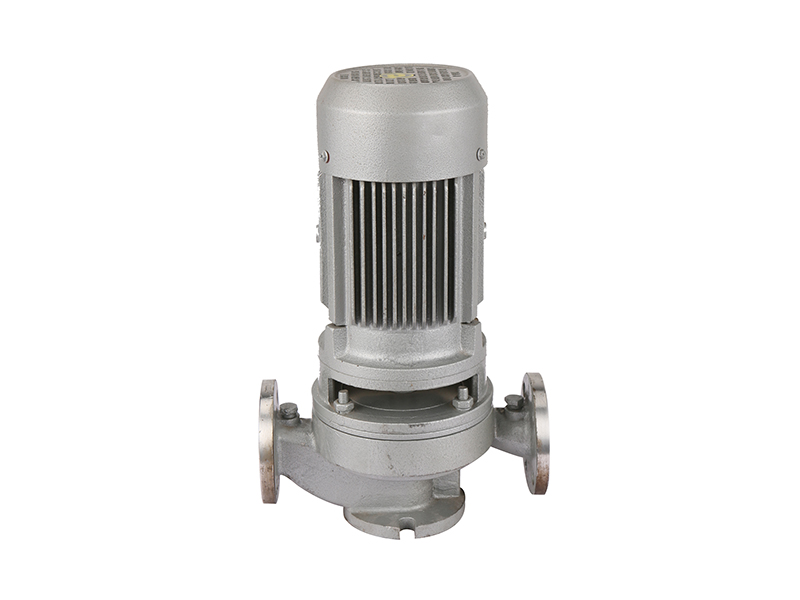

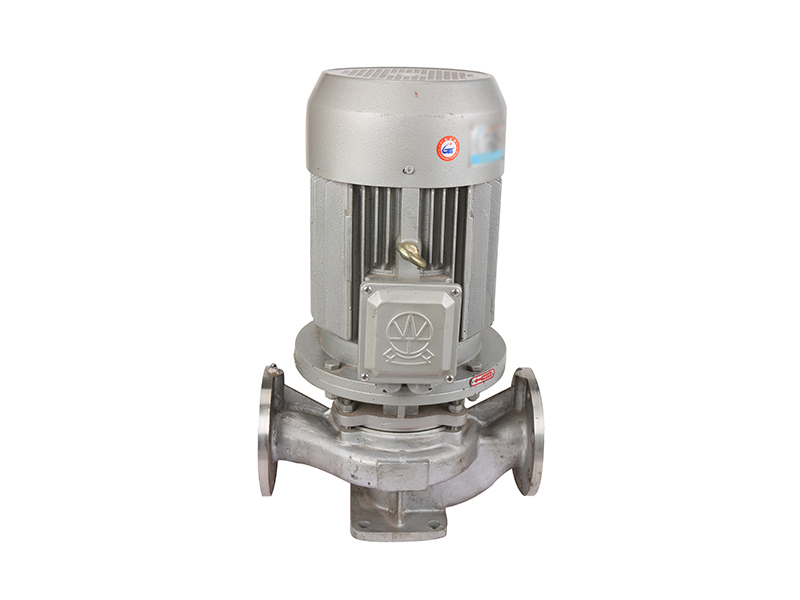

不锈钢立式离心泵GDF32-20
不锈钢立式离心泵GDF32-20

不锈钢立式离心泵GDF32-20

 详情说明
产品名称:不锈钢立式离心泵
产品说明:不锈钢材质分:304,316,316L三种不同材质,可根据客户输送介质不同腐蚀程度而定。
用途:

    广泛应用于轻纺、石油、化工、冶金、化纤和普通工业流程、环保工程、海上工业及海水养殖等行业。口输送介质:

清水及物理化学性质类似水不含固体颗粒或纤维的腐蚀性液体,如:酸、碱、盐、有机化合物及有关石油化工产品等。

泵说明:

    该型泵过流部件和泵轴采用不锈钢制造;并采用优质机械密封,寿命长,无泄漏。出水口处于同一轴线,而且口径相同,可以像阀门一样装在管路上,体积小、重量轻,安装使用方便。上开盖式结构,拆开泵盖和叶轮时不需要拆卸吸进和排出管路即可更换密封和叶轮。

    本厂目前采用的不锈钢主要有ZGOCr18Ni9\ZG1Cr18Ni9Ti \ZGIGr18NiM02Ti等;如果过流部件如需要采用特种合金,在定货时说明。请参阅本公司《石化工业泵》产品目录。

客户如对电机有特殊要求,在订货时提出。

安装说明:

    安装时管路重量不应加在泵上,以免使泵受损;

    安装时必须拧紧地脚螺栓,以免起动时振动而影响泵的正常运行;

    为了维修方便和使用安全,在泵的进出口管路上各安装―调节阀门确保泵正常运行,延长泵的使用寿命;

    泵用于有吸程状态,应装有底阀,并且进口管路不应有过多弯道,也不应太长,同时不得有漏水、漏气现象;

    为了不使杂质进入泵内而堵塞流道、影响性能,应在泵进口前面安装比吸入管截面积大3~4倍的过滤器;

    安装后拨动泵轴,叶轮应无磨擦声或卡死现象,否则应将泵拆开检查原因。

性能参数表
型号 流量Q(m3/h) 扬程H(m) 进口(mm) 出口(mm) 功率(kw) 电压V
GDF25-15 4 15 25 25 0.75 380
GDF32-20 6 20 32 32 0.75 380
GDF40-15 11.4 15 40 40 1.1 380
GDF40-20 11.4 20 40 40 1.5 380
GDF40-30 11.4 30 40 40 2.2 380
GDF50-17 18 17.5 50 50 1.5 380
GDF50-30 18 30 50 50 3 380
GDF50-40 18 40 50 50 4 380
GDF50-50 18 50 50 50 5.5 380
GDF65-19 25.2 19 65 65 2.2 380
GDF65-30 25.2 30 65 65 4 380
GDF65-50 25.2 50 65 65 7.5 380
GDF80-21 42 21 80 80 4 380
GDF80-30 42 30 80 80 5.5 380
GDF80-40 42 40 80 80 7.5 380
GDF80-50 42 50 80 80 11 380
GDF100-19 90 19 100 100 7.5 380
GDF100-21 60 21 100 100 5.5 380
GDF100-30 50 30 100 100 7.5 380
GDF100-32 90 32 100 100 15 380
GDF100-32A 90 28 100 100 11 380
GDF100-50 50 50 100 100 15 380
GDF125-20 160 20 125 125 18.5 380
GDF200-18 280 18 200 200 22 380
GDF200-24 280 24 200 200 30 380
GDF250-20 550 20 250 250 45 380
GDF250-20A 360 17 250 250 37 380
GDF250-32 550 32 250 250 75 380
GDF250-32A 430 28 250 250 55

380

【使用条件】

☆直联式泵含氟橡胶密封的过流液体温度不得超过100℃,用WB2机械密封的过流液体温度不得超过130℃,轴承托架式的过流液体可以含颗粒或纤维质,温度不得超过130℃。

☆由于到目前为止都没有一种适应任何介质、浓度、温度使用的材料,故用户所输送介质的腐蚀性、使用条件均不应超出本泵材质的适用范围。

☆本产品提出的技术数据均以常温清水作介质测定,如输送介质不是常温清水时,水泵性能将会发生变化,敬请用户作出适当调整。

☆产品正常使用保修一年(易损件:水叶、密封除外)。

注一:泵的安装高度=10.09-(NPSH)r-0.5-hw ,hw为吸入管路水阻。

【泵的安装】

☆泵装置的输送的管道联接处特别是输入管道的联接处必须联接可靠,密封良好,不能出现漏气现象。

☆泵安装时,泵的进水口高于抽的液体时,吸入管进水口应安装底阀。

☆安装时必须拧紧地脚螺栓,以免启动时振动而影响泵的正常运行。

☆为了不使杂质进入泵内而堵塞通道,损坏叶轮、电机等水泵零件,应在泵进口前面安装过滤器。

☆水泵装置一般应有过载与短路保护装置,如保险丝及过流继电器并应根据电机铭牌的电流调整保护装置的设定。

【泵启动、运转、停止和维修保养】

☆将泵周围清洁干净。

☆用手试转泵的联轴器或电机风叶应灵活无卡现象。

☆打开出口法兰处的排气阀,往泵里灌水,或用真空泵引水,严禁泵腔内液体不足而启动。

☆试开电机,检查电机转向是否与泵相符。

☆泵在运转中出现不正常噪音时,应立即停机检查其原因。

☆应时常注意轴封(机械密封)的情况,如发现泄漏,应停机修复,避免液体渗入电机内腔损坏电机。

☆在冬季冷冻季节,如短期停用水泵时,应把泵体内的液体放出,避免冻裂水泵。

警告编!!

→凡配机械密封的水泵,严禁泵腔内无液体运行。

→配置泵的入口管径小于泵标定之管径时,配置泵的出口管径亦必须随之按比例缩小。(原则:入口管必须大于或等于出水管)

→输送介质的腐蚀性不得超出本泵提供材料的适用范围。

→本泵不适宜在其标出的扬程、流量范围外使用,如超出其范围使用,可能会导致泵的佩带功率不够而损坏电机和增大泵的噪音,确需在此范围外使用时应由本厂技术人员指导下方可使用。
